ОБОРУДОВАНИЕ > ШНЕК - ВИНТОВОЙ
КОНВЕЙЕР
ВИНТОВОЙ КОНВЕЙЕР - ТРАНСПОРТИРОВКА ЦЕМЕНТА, МУКИ, ЗОЛЫ, МЕЛА, ИЗВЕСТИ, ПШЕНИЦЫ, ОПИЛОК, КРАХМАЛА, КАТИОНОМИЛА и т.п.
Предлагаем конвейеры винтовые (шнеки) для горизонтального или наклонного транспортирования пылевидных, зернистых и мелкокусковых сыпучих материалов.
Винтовые конвейеры используются в качестве питателей, дозаторов и смесителей.
Шнек (винтовой конвейер транспортер) предназначен для транспортирования в горизонтальном и наклонном (до 60°) направлениях сыпучих и мелкокусковых материалов насыпной плотностью до 2,0 т/куб.м.
Опросный лист для заказа шнекового транспортера.
Простота конструкции, высокая производительность, надежность и неприхотливость винтовых конвейеров обуславливает их широчайшее использование в различных областях производственной деятельности, связанной с перемещением больших объемов сыпучих грузов.
и еще

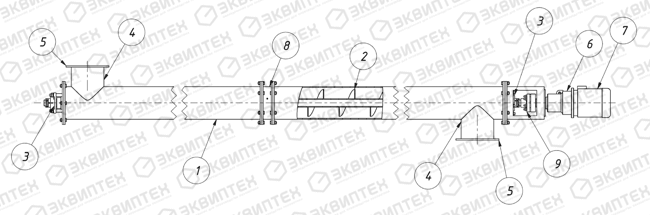

ПРИНЦИПИАЛЬНАЯ СХЕМА ВИНТОВОГО КОНВЕЙЕРА (ШНЕКА)
Рис. 1
Винтовой конвейер (шнек) состоит из следующих узлов и деталей:
корпуса (1),
винта (2),
подшипниковых опор (3),
загрузочного и разгрузочного отверстия (4)
с присоединительными фланцами (5),
редуктора (6)
и мотор-редуктора (7) (Рис. 1).
При вращении винта транспортируемый материал перемещается от загрузочного отверстия к разгрузочному.
В зависимости от требований установки винтового конвейера в составе технологических линий привод подающего винта может быть выполнен как по толкающей (привод подающего винта расположен со стороны загрузочного отверстия), так и по тянущей схеме ( привод подающего винта расположен со стороны разгрузочного отверстия).
Техническая характеристика производимых шнеков:
| № | Наименование | Диаметр шнека, мм |
Длина, мм |
Потребляемая мощность, кВт | Число оборотов на валу, об/мин | Произво- дительность, т/ч |
Цена, грн/м.п. без НДС, без стоимости мотор-редуктора |
| 1 | Конвейер винтовой (шнек) | 159 | 10000 | 1,5 - 11,0 | 50 - 600 | 1 - 10 | от 3500,00 |
| 1 | Конвейер винтовой (шнек) | 219 | до 30000 | 1,5 - 5,5 | 50 - 224 | 1 - 60 | от 7500,00 |
| 2 | Конвейер винтовой (шнек) | 273 | до 3000 | 3,5 - 15,0 | 50 - 500 | 5 - 100 | 9500,00 |
| 3 | Конвейер винтовой (шнек) | 325 | до 3000 | 3,5 - 15,0 | 50 - 500 | 5 - 150 | 12500,00 |
| 4 | Конвейер винтовой (шнек) | от 450 - 1200 | до 30000 | 7,5 - 30,0 | 50 - 224 | 50 - 500 | согласно ТЗ |
Техническая характеристика производимых шнеков для транспортировки ЗЕРНА:
| № | Наименование | Диаметр шнека, мм |
Длина, мм |
Потребляемая мощность, кВт | Число оборотов на валу, об/мин | Произво- дительность, т/ч |
Цена, грн/м.п. c НДС, без учета мотор-редуктора | ||
| 1 | Конвейер винтовой ЗЕРНА - КВЗ-114 | 114 | до 10000 | 1,5 - 5,5 | 45 - 600 | 1- 1,5 | 3500,00 | ||
| 2 | Конвейер винтовой ЗЕРНА - КВЗ-160 | 160 | до 20000 | 1,5 - 11,0 | 45 - 600 | 2 - 7 | 4800,00 | ||
| 3 | Конвейер винтовой ЗЕРНА - КВЗ-200 | 200 | до 30000 | 3,5 - 15,0 | 50 - 600 | 5 - 30 | 6500,00 | ||
| 4 | Конвейер винтовой ЗЕРНА - КВЗ-273 | 273 | до 30000 | 7,5 - 30,0 | 50 - 600 | 30 - 150 | 7500,00 | ||
| 5 | Конвейер винтовой ЗЕРНА КВЗ-320 | 320 | до 30000 | 5,5 - 30,0 | 50 - 600 | 50 - 200 | 9500,00 | ||
Виток спирали без вала для шнека, грн/м.п. | |||||||||
| 6 | Виток спирали диам. 114, толщина пера 2 мм | 114 | - | - | - | - | 1260,00 | ||
| 6 | Виток спирали диам. 160, толщина пера 2 мм | 160 | - | - | - | - | 1650,00 | ||
| 7 | Виток спирали диам. 200, толщина пера 3 мм | 200 | - | - | - | - | 1950,00 | ||
| 8 | Виток спирали диам. 250, толщина пера 3 мм | 250 | - | - | - | - | 2250,00 | ||
| 9 | Виток спирали диам. 500, толщина пера 10 мм | 500 | - | - | - | - | 12500,00 | ||
Где: ТЗ - техническое задание Заказчика.
Описание:
Шнеки для цемента, порошкообразная известь, зола, шлак, минеральный порошок, а также целый ряд других сыпучих материалов для транспортирования, которые являются средне либо высокоабразивными материалами отличаются от шнеков зерна наличием более увеличенной толщины стенок корпуса, увеличенной толщиной лепестка, вала. Что позволяет увеличить ресурс работы в разы.
Патрубки загрузочные и разгрузочные имеют присоединительные фланцы для присоединения винтового конвейера к бункерам хранения сыпучих материалов, смесительному оборудованию, дозаторам и т.д.
Конфигурация присоединительных фланцев винтового конвейера позволяет устанавливать дисковые затворы как пневматического так и ручного управления.
Возможно также изготовление конвейеров любого типа (диаметра) под заказ!
По желанию Заказчика конвейеры могут комплектоваться частотными преобразователями - устройствами плавного пуска для управления разгоном и торможением конвейера для обеспечения регулировки скорости привода от нуля до номинальных оборотов двигателя и выше без снижения крутящего момента на валу.
Более точные цены мы сможем предоставить только после получения от Вас запроса.
Видео шнека из нержавейки поставленного в Монголию в 2013 году (г.Улаанбаатар):
